路由层上使用铜倒

做特殊的事情与电路模式模拟电路设计的一个特点。董事会的所有重要的信号加在一起是相等的重要性,一个净;这是地面净净。每一个活性成分对至少一个引脚与地面的。的射频设备可以使用任何数量的电压和可能会希望每个电压所需的专用电源。特性阻抗依赖一两个地平面。

当我们去更快的数字电路,他们也开始像模拟同行。典型的路由规则涉及范宁的表面针山段较短,做路由的主菜内层。一个特别优雅的位置可以使总线相关的痕迹完全运行在外层。

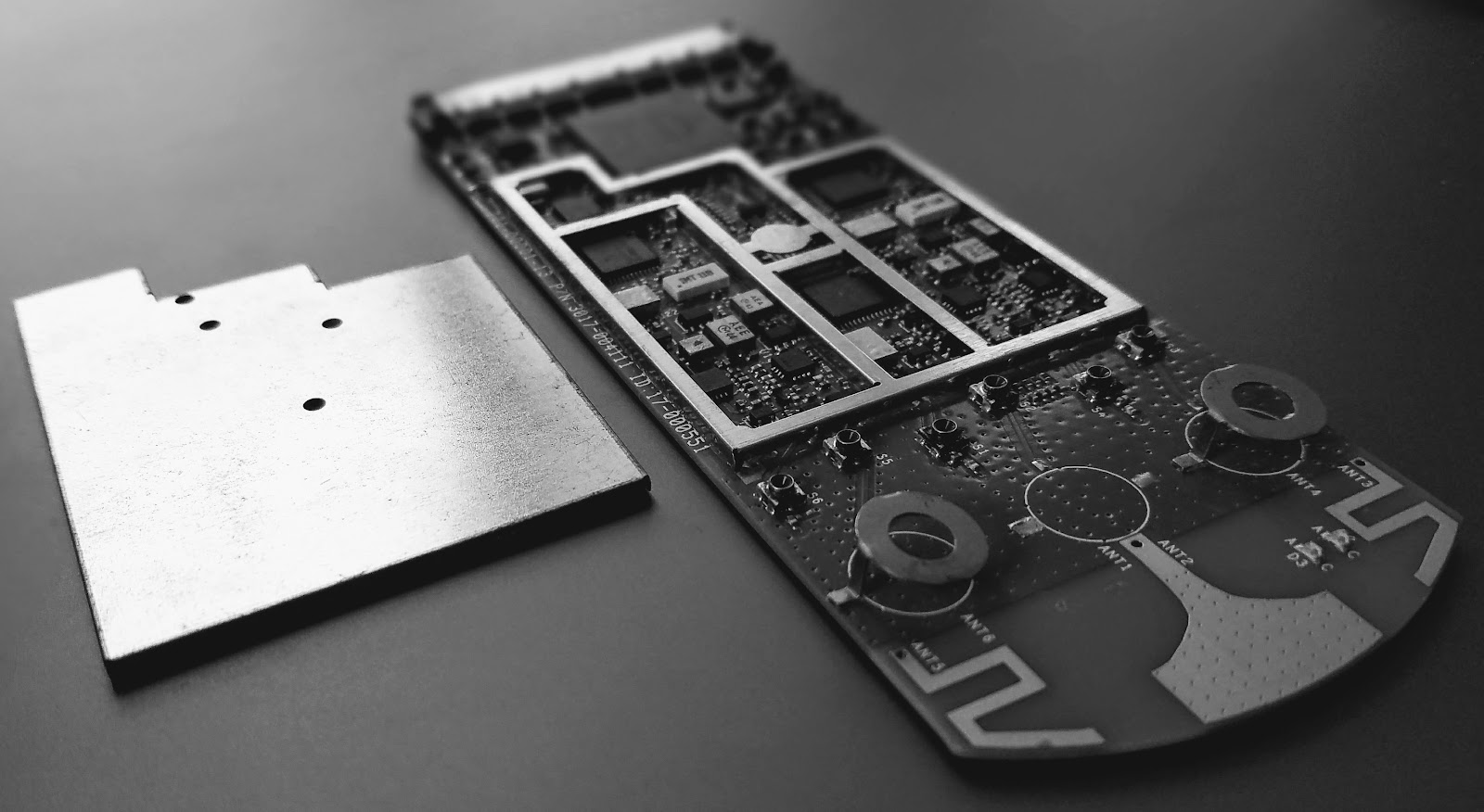

图片来源:作者——WIFI拯救!

在这种情况下,我们不去三明治痕迹在地面飞机抑制电磁辐射(EMI)。我们不使用的可取之处是通过信号过渡到内部层。印刷电路板设计一直是一个平衡。我们通过使用无论如何只是方式不同。包装全金属外壳的总线铆合外层和地平面的边缘内层地面通常是足以满足EMI规范,短的数字痕迹。

何时使用谨慎

地面倒不是伴随着地面通过可以成为相声的管道两侧痕迹之间的地面形状。去除铜留下多余的气隙比一个不受支持的金属冰柱作为天线之间的两条线是否侵略者(噪声)或受害者(敏感噪声)。

时钟是你可以依靠的一件事吵了。接收链在输入销可能是最严重的受害者。它并不总是显而易见的。复位线和其他各式各样的电路可以产生噪音。几乎任何类型的传感器是一个受害者,即使侵略者传感装置下面的几层路由。认为一个传感器周围的整个董事会的无人小岛上的电路与传感器。像往常一样,读相关的数据表的应用笔记关于布局。

外层

我们经常标签在PCB断然金属层。外两层被称为主要和次要位置层。主要放置层顶部或底部,这取决于哪一个有更多的组件。它还可以依靠一个定义从物理设计团队。如果董事会面临忙碌的一面向下的外壳,那么它可能会被贴上底部,但被认为是主要的一面。

热红外

图片来源:bigstock

不管上下文,组件放置层提供最好的位置使用铜洪水作为被动散热器。通孔或表面针可以直接附加到一个形状。为了更好的可焊性,形状可以定义与间隙加上辐条领带别针或垫的外层地面飞机。

免费通过热力性能的可靠性

几乎每一个组件在一个电路板能够产生热量一样工作。系统中最热门的位置是正确的,芯片连接到衬底或插入器。这一点的接点温度决定了组件的使用寿命,因此,系统。一个强大的布局提供了热走向成功。

当电磁辐射屏蔽,系统的排放下降。这有效地降低了能耗。你所有的好的阻抗实践有助于电力领域的效率。组件没有努力工作,当有更少的不连续性。有点东西加起来。

不受控制的热会导致早期失效。早期故障导致保修工作或产品替代你的硬币。修复或替换之前出售物品削减成利润来自最初的销售。低利润导致各种坏事,最终倒闭。不倒闭。忙着飞机。

图片来源:作者。罪犯:未知的你去度假,你回到发生工作站

在插槽

在高通教授对我的技术是将周围的飞机外部振荡器与差距,减少周围的地面设备及其群电阻。三方不连接到处理器框架的空白。这将有助于限制振荡器的开关噪声。

我总是说一些附近的地面通过任何插槽。在这种情况下,您将提供一个逃生路径的下一个地平面的振荡传播自己的心跳在一些毫无戒心的输电线路。回到了地面上通过差距有点安静的一面。甚至重复第一内部的差距(2)层地面飞机如果没有痕迹贯穿在第三层。改变他们如果可能的话你可以使噪音和珊瑚的设备。

内部层

当你和重大洪水一层路由,必定会有一些区域隔离。你组痕迹的方式将对地面洪水的结果产生深远的影响。我想做的第一件事是设定一个规则之间的差距拉大铜洪水和痕迹或形状。

后退将继续成为一个共面线的痕迹未知的阻抗。我用0.50来看窄;关于双什么是典型的实际的地平面层。有些公交车1毫米长或有更高的数据速率。它还有助于设置一个较大的光圈,这样铜甚至不能得到两个痕迹,是相当紧密的。

管理铜“群岛”是一种最小大小设定更高的门槛。一个blob的铜一个地面通过不做任何好。时,电源平面层,房间地面倒。假设你有一个不错的地面通过框架的四周。好,拉回地面的电压平面和添加一个框架连接缝合的通过并完成电力飞机周围的法拉第笼。合规团队会发现,你认为你是一个圣人。仔细地管理它但不要害怕。

关于作者

小约翰·Burkhert职业PCB设计经验在军事、电信、消费者硬件和最近,汽车工业。最初,射频专家——现在不得不抛一点然后填补高速数字设计的必要性。约翰喜欢打低音和赛车自行车当他不写或执行PCB布局。你可以找到约翰在LinkedIn。
