PCB设计的生存策略

面对它;我们对我们的设备,尤其是我们最喜欢的小玩意。他们被压扁变形点在我们的口袋里。他们得到反弹的地板在我们的汽车和虐待在很多意外的方式。如果屏幕不裂缝,电池没有消失,它会持续到你需要一个新的技术原因。我们所有的东西应该是很棒的。没有违反是最好的特性之一。这将是理想的世界。与此同时,在现实世界中,我们的资源约束。当我们用钱记分,巴克千金。

“硬件并不容易。一个主要穿帮可以消灭或严重削弱,整个投资的回报。我喜欢它在理想世界中,保修成本,是一个小条子…”

我们只是不能过当一切,所以我们花时间管理风险的平衡。风险的形式一千小美丽power-plane削减一次。槽,并通过穿孔的内政而其他形状边缘在周长在我开始所说的,“边境战争。“相同的墙壁在高速总线作为所有其他的连接形成。最好的布局可能每个人都在设计审查同样关注但知道权衡和接受工作区和妥协,因为他们与他们的专业知识。

出汗后那些细节和对最后一分钟的改进,游戏。所以聚集来自世界各地的许多地方和土地在第一印刷电路板;许多向下一个传送带之一。越来越慢的传送带是建立在预期的钱在另一个方向;你的方向。这是开始了。盒子去纸箱,纸箱,托盘然后卡车和到船前往大盒子店附近的每一个人。最终产品在货架上在树下,周期仍在继续。在理想的情况下。硬件并不容易。一个主要穿帮可以消灭或严重削弱,整个投资的回报。 I liken it back in that ideal world where warranty costs are a small sliver of the pie chart representing the Cost Of Goods Sold (COGS).

3班是必需的吗?

关键任务的硬件需要3班的制造和组装。将干燥的标准。或者是吗?试金石是:会失败会有一个更有可能伤害人的机会。那些三星手机看起来很无害,直到他们有颗手榴弹bug。太多的电池和没有足够的空间。每一个智能手机设计已经在这个方向,或者看起来如此。它没有适合的韦伯斯特的描述关键任务从加强中获益。重点清洁和所有这些测试优惠券设置3班除了休息。

你能得到可靠性二班?

答:你得到尽可能多的可靠性设计。全面的测试是第一步。必须有一个老化过程识别和解决困扰大多数新产品介绍(NPI)从前婴儿早夭的努力。运行设备的80%额定功率容量在80%的upper-temperature限制三天会忏悔(失败)准备就绪的东西。将变得更加残忍,我们可以运行测试时温度周期上下。然后我们可以让他们权力,在另一个任意安排。

试验场移动到瓶表,所有的机械连接得到考验。它不一定会产生持久的高档的功能。然而,它会降低回报率。这是一件好事。另一个好处是,你可以进入老化室几分钟热身感冒后骑车去上班。只是开玩笑。远离的;酷刑的设备。

其中的一个“不要在家里尝试这些”测试将从箱子中取出单元拖拉到三英尺的混凝土表面。坠落试验破坏良好的产品努力做出更好的产品。把它在合适的角度所以休息。添加加强剂或袖子或任何需要安全的一切,然后模拟配置和完善整个墨西哥菜为下一个新的和改进的版本。

一些注意事项,增强生存能力。

做

• 填充不足/密封剂

• 长垫(Max足迹大小)

• 散热片/夹

• 机械紧固件

• 打印组件

• 嵌入式组件

不

• 套接字

• 继电器

• 电位计

• 最小的包装

• 最重的包

填充不足是相当惊人的。好的,非常多的强力胶。神奇的一部分甚至不是它的粘性是众所周知的。很酷的应用程序是它可以阻碍的自然扩张和收缩PCB-to-package区域由于温度。各种材料之间的热膨胀系数不同。一般来说,硅材料)(或其他芯片比董事会更稳定。董事会波动与天气和重复操作温度。事情是这样的,在小范围使用时填充不足是最好的。拿着一本书悬架对其创建一个小应力边界。

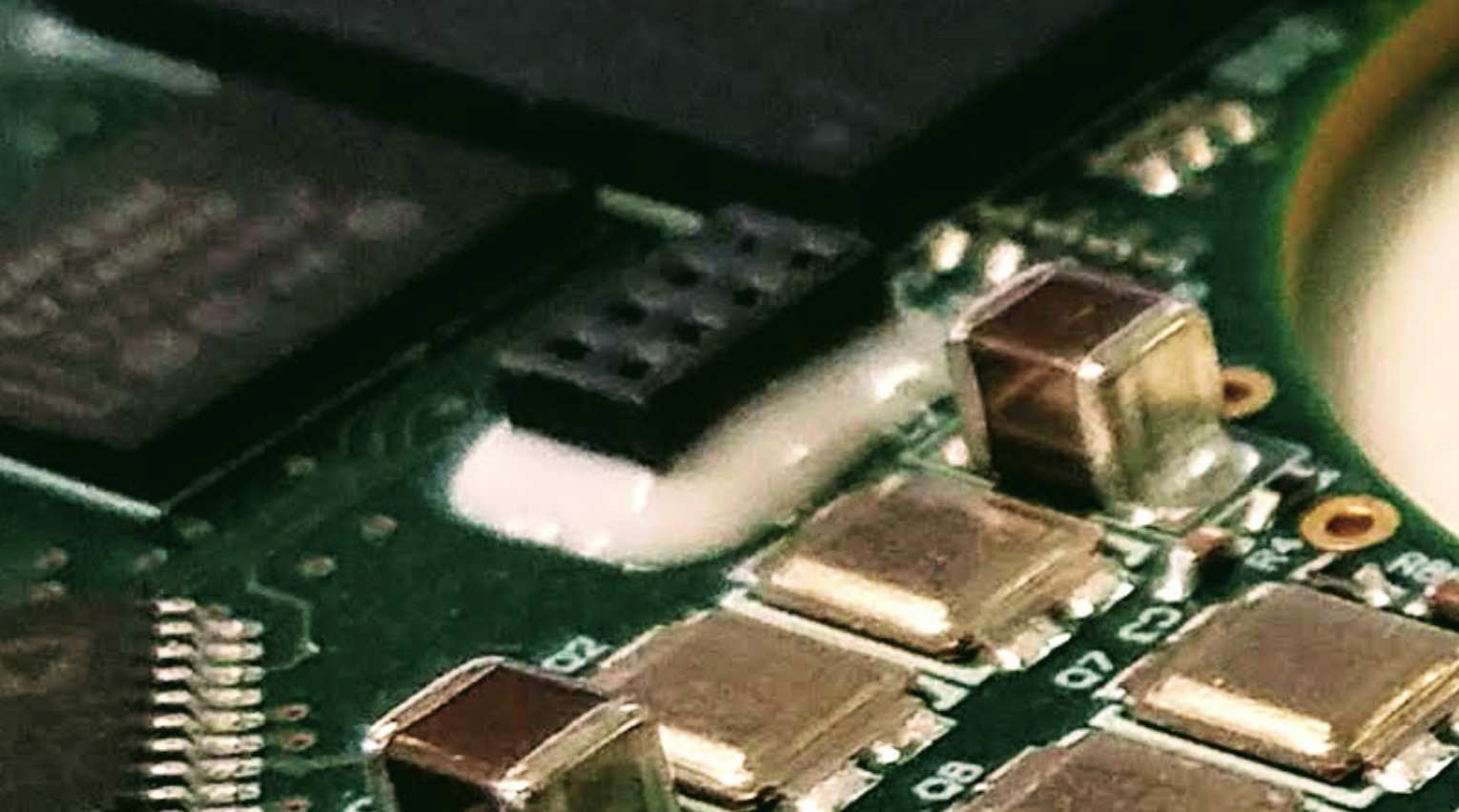

图片来源:作者——绝对不是胶水,只是一个保险政策。

这些重复的影响降到最低温度周期延长的生命球栅阵列(BGA)设备类型。密封剂的做同样的事,但使用一个amber-like物质的电子可能会发现一些文明数百万年从现在。当然,他们会怪古老的外星人。

足迹库问题

更大的垫用来增加每个组件都使用他们的个人空间。额外的脚趾区域使返工风险更低。小垫离董事会更容易提升。的是一些领导类型,例如,鸥翼的不希望一个超大的脚趾角区。导致的原因是弯曲减轻那些相同的热应力。大板下的内在部分领先将允许一个更大的角,否定的有弹力的作用。焊接,一般来说,是一个挑剔的过程。焊接缺陷占一页一页的工艺手册。

我们想提供理想的解决方案,但是,我们必须平衡,一旦新老板把它性能。时让别人的生活更轻松,我的第一选择是用户,紧随其后的是组装的房子,然后工厂店。原因我把工厂店在另外两个是我们的投资是最低的。一旦我们在组装的价值和时间因素,我想要无聊和重复。如果我们能避免所有这些焊接缺陷在所有的板,我们已经完成了一半。

让我们得到一些方法

所有的震动和烘烤而使用更脆弱的无铅焊料在越来越小的部分,一些焊接缺陷是不可避免的。我们的主要变量除了金属本身就是粘贴的用量。空洞表明我们想要更多。焊料球显示太多。烤箱的温度曲线可以被另一个司机的缺陷。我们的方法在董事会会议室这些东西是必要文档一样,让它更好的下一次。印刷和嵌入式组件不会在任何地方,他们没有得到改变所以确保之前削减他们的设计特点。

固态组件没有移动部件更耐用。薄膜开关和其他技术主要是消除旋转旋钮的必要性。也有例外喜欢电吉他的电位器应最高质量。忽略那些老板们不紧缩酒吧和弦。重型组件是不擅长突然减速。没有硬件保持舒适的,他们喜欢把垫董事会。我知道我已经告诉这个故事我们失败时坠落试验USB-C flex电路不会留在原地。

扩大进程窗口

持续改进的方法。从错误中学习,并试图找到一些中间地带之间的成本3班和二班的低期望值。笔记总是“除非另有规定”指定否则当它是有意义的。二班的上门服务,但游戏提高扩大捕获垫在你通过这你不必忍受90度二班跑火,是允许的。8毫升演习需要23毫升垫满足two-mil环孔类3只有一个18毫升垫类2失控。撞到20毫升垫可以禁止跑火,接受相切。这样,整个洞必须生活在垫在每个层。必须更好地吸收冲击的日常使用没有进入美国宇航局领土和成本。
