在近场通信
在近场通信
NFC是一个惊险的标准来分享几个数据包在近距离与另一个设备。有多近?厘米。小广播和接收地区帮助阻止数据盗窃和保持系统噪音降到最低。这给了NFC设备启用鲁棒性,将允许他们有点低优先级的列表网。你通常会更关心其他收音机和高速连接。如果这是你所需要的到外面的世界,那么你应该不错。
图片来源:projekt-pionier
屏蔽的设备是一个有价值的想法。我们已经能够没有实际安装的盾牌印刷电路板。盾墙的足迹是足够的隔离。我不能代表每个应用程序当说我们通过FCC认证没有盾牌。每个设计都是不同的。这张资讯图像显示了许多方面的一些实现NFC。它还预测,22亿年到2020年将配备技术设备。
这是一个句子的NFC论坛描述他们的标准方法。
通过利用现有的关键要素和公认的标准ISO / IEC 18092和ISO / IEC 14443 - 2, 3, 4,以及JIS X6319-4, NFC论坛规范形成技术标准,协调和扩展现有的非接触式标准解锁NFC技术的完整功能在不同的非接触式操作模式,点对点模式,读/写模式,卡模拟模式。
这是一个散漫的声明和其他很多。这里的目标是将这种语言提炼成简单的英语,或者至少,PCB设计师愿意读的东西。让我们潜水的。

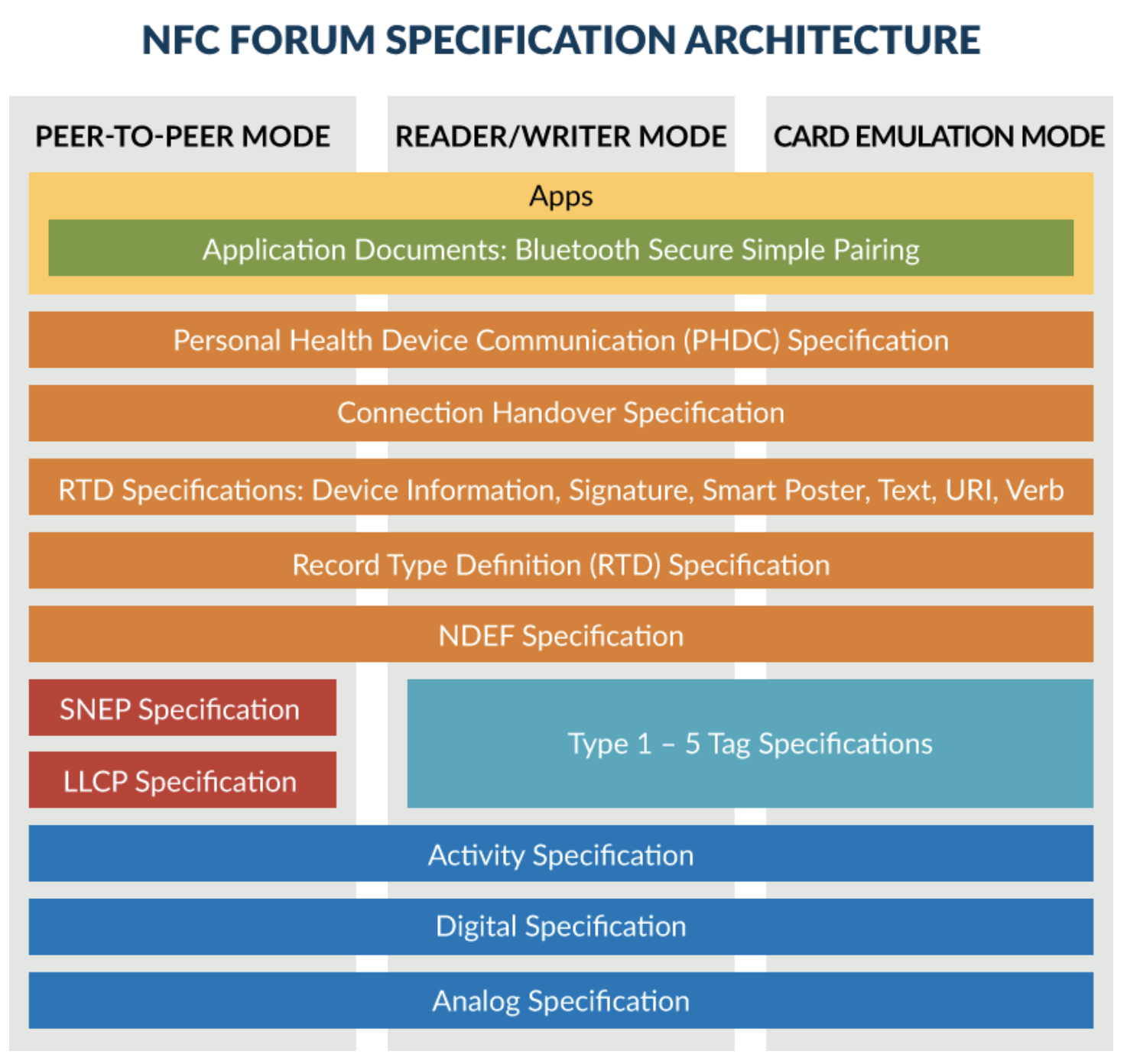

NFC-V是最新的迭代。像其他协议,一些迭代自2002年引入。改进通常增加方式连接的数量。三个头的顶部下面的图表描述了主要的用例。
点对点模式是一个活跃的设备之间交换照片和其他文件。
读/写模式是物联网的方法。这种可能性是无限的。一件事进入接近另一个和发生的事情。
卡模拟模式打开门和其他智能卡功能。这些方式使各种任务。
美丽是有可能仍然是一个杀手级应用,没有人想到。梦想。让它发生,你的设备到下一个插拔大会是否进行互操作的所有其他人。
图片来源:NFC论坛
父NFC技术RFID。RFID是最酷的权力只是一方所需的链接。一个完全被动元件是精力充沛的阅读设备。RFID标签不需要电池或电源连接能够讲述他们的故事。这种装置的构成是捕捉发射功率电感的线圈和一个小内存芯片存储/检索数据。有很多口味的这些标签。并不是所有的RFID标签可写的也不都是被动的。
包裹递送公司,例如,将标签的包保持与最终客户也说了,该做的也做了。这是单程的,数据(实质上是一种无形的二维码)不会改变的旅行。跟踪包到门帮助托运人监控物流和帮助客户预期交付。这需要一个只读标记。
NFC是这样的机制,而是一个标签和阅读器,两端的链接可以操作方式。他们轮流从被动到主动模式,但实际上没有多少数据通过该链接。NFC技术更可能启动蓝牙或无线网络连接,实际名片(或任何)易手。NFC就像一扇门,一个房间,非常具体的信息存储。可想象一个重载的礼品卡。NFC协议不关心多少钱在账户,只有你才能进去。
必须的数学
因此,比特率相当低。NFC论坛技术规范允许三个速度。106 kbps, 212 kbps, 424 kbps,低于字节和g的数据速率。无线频率而言,NFC使用高频(HF)版本13.56 MHz。供参考,RFID使用三个不同版本;低频率运行从125年到134 KHz和在天平的另一端,超高频在433年和860 - 960 MHz。NFC是绑定到一个频道,RFID是遍布整个频谱。路由13兆赫(或2对行)需要提供的常规治疗阻抗跟踪控制。
图片来源:“电子
匹配网络是有趣的。有一个更比一个π垫。你只需要鹅卵石的碎片拼到一起,TX和RX有漂亮的路径,应该没事的。正如您可以看到的,天线是占用的空间。就没有组件表面上和其他层在天线上没有路由。
看着板的边缘,你可以看到它是深色的组件。其实更薄,更可弯曲的天线是当你试试这个高的层数。不是一个两层的问题;我承认一个软盘角落一个12层的努力。
董事会由树脂和玻璃没有铜通常是一个坏主意。这是印刷天线的本质。保佑我们的射频专家使用物理连接世界。价格是创造力的制作者的要求完成所有这些惊人的特技。被动NFC灯塔被制成的金属化纸和一个内存芯片。
PCB行业肩负着跟上进展从芯片世界作为一个整体。它看起来就像模拟团队是真正推动信封。事实证明,你可以有“一切”这就是我们想要的。
部分是部分
从芯片供应的角度来看,NXP是合作发明者(索尼)和设备的领先供应商。是的,我的老公司,高通公开云体育官方登录司和竞争对手Broadcom也让他们但主要是多功能设备,包括蓝牙和/或无线网络。我不记得看到纯粹的NFC芯片从这些球员中的任何一个。这是NXP的沙箱。索尼、三星、英特尔和通常的嫌疑人在某种程度上也在游戏中。
设备通常是小的小袋或扇出QFN包需要一点技巧。脚距通常是0.5毫米。除了广播,物料清单将包括大量的被动元件形成天线的匹配网络。当然,有一些绕过帽,通常情况下,外部振荡器。功耗低和使用在大多数情况下是罕见的。
“百万”的用途
NFC低语的事实而不是喊它的信号意味着天线的位置应该被识别外的产品。这样,人们可以使他们对目标设备获取数据移动的第一次尝试。你不希望人们“拿错了”(过早?)
所有的不同的方式来使用一个NFC链接时,我们有理由相信它会发生在你的董事会有一天。除了天线设计,这是一个相当简单的布局过程;尽管你应该很方便人类发展指数层叠和相应的路由解决方案。开云体育官方登录是否它是一个销售点,一个锁着的箱子或某种虚拟寻宝,很多很酷的东西可以用近场通信发生。
