抑制干扰的艺术印刷电路板组装

愤怒的兄弟会派对与巨大的家庭音乐真的很讨厌早上时间的方法。噪声抑制典章救援!党有两个选择;安静下来或引用。fun-police也将关闭全党如果涉及到第二个选择。建立一个电子电路有元素与兄弟会聚会。如果我们的机器做太多的“噪音”的任何部分,游戏结束。

因此,尽管孩子们可以停止践踏草坪,进来,关上了门,窗,百叶窗,甚至壁炉烟道,我们也可以包含不必要的光谱排放。置之不理,印刷电路是一个天线发射和接收能量从董事会内部以及外部。

人群

图1所示。图片来源:作者——更多的参与者意味着更多的噪音。

甚至是一个精心设计的电路板会有一些妥协。我们的目标是要准备好应对任何虚假的排放带我们超出了允许的阈值。我们开始与功率预算以及噪声地板和我们的电子产品必须符合设计标准,同时满足监管要求。

我们把不同的功能上,在近场繁殖问题。我们认为高速传输线路的EMI减排努力的重点。他们被视为问题的原因由于信号上升时间或谐波的瞬时事件。

当确定根本原因,解决方案的形式往往额外的过滤器。有时,这是不够的,更广泛的资源董事会将不得不发生。正如高篱笆出好邻居,把一些金属屏蔽周围各种电路PCB。

耦合:跟踪这里真的很吵。它传递下去!

别的不说,一个框架在一个电路可以帮助定义它。由盾足迹,一部分已经在一个快乐的状态。盾足迹通常是安全的内在地面飞机通过环的周长。这就是3 d法拉第笼的一部分,抑制串扰在董事会本身。

耦合是非线性的。的耦合量一个元素将收到来自另一个是一个函数的长度和宽度两个元素之间的差距以及大小和频率的信号。与所有这些因素,将孤立的数量翻倍差距。这是一个讨价还价,但当然,这是双向的。减少一半的差距和耦合的平方。呵!

就好了有一个互动的热图显示我们的价格旋转一个电感器或添加一个额外的解耦帽。现在,这是一个外部函数称为SI /π。信号完整性和电源完整性是工程的分支,模拟电路和救我们脱离犯关键错误。随着PCB变得越来越先进,利用SI /π模拟变得更加重要。

共存:让每个组成部分同样不舒服

让空间的东西的唯一方法就是把它从别的东西。这一事实的自然是为最配电网络。我们经常有足够的铜来满足总功率需求,然后只有分配得完全正确。

印刷电路板

图2。图片来源:作者——代际收缩的WiFi无线产品生命周期。他们这些天要小得多。

时正确的平衡是最重要的权力是有限的。移动消费电子产品上走钢丝维护高性能与低功耗。不可避免的是,电池长到人群中电子在一起。当涉及到最终形式因素,盾牌将涵盖几乎所有的组件替代的空间在案板上。

在所有的电路是完全集成和一起玩好了,是时候考虑世界的其他设备。灌装的EMI由金属附件帮助意识的噪声源和电路元素是最受噪声的影响。

侵略者:电子的派对动物世界

有一些电路,我们可以依靠家庭聚会。嘈杂的电路元件的特征之一是,他们从来没有休息的状态。水晶将嗯不间断。开关模式电源打开和关闭在一个特定的利率设计。这两个球员通常不交换他们的国家都快。这是那些发挥作用的谐波。时钟痕迹做同样的事情,可能不需要从谐波,但他们得到的帮助。

这里的策略是创建一个监狱,使杂散信号瓶装。水晶,我喜欢与护城河隔离有助于抑制排放量的铜倒。不仅是铜拉回来,没有附近的地面通过引入晶体内的飞机。

地面销

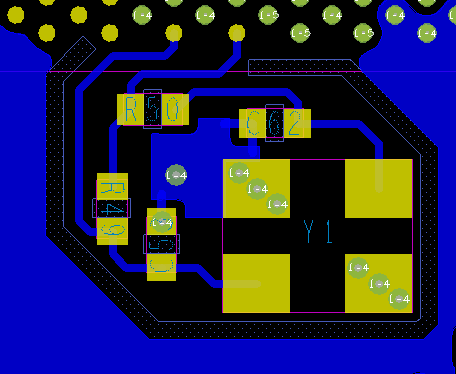

图3。图片来源:作者——隔离一个水晶的地面周围铜针倒。(我旋转电路后连同route-keep-out截屏)。

布局的开关模式电源(smp)将有一个输出引线电感。形状连接输出引线电感(s)是电力供应的扩音器。,连接必须足够短,宽只有全功率传输。瞄准一个矩形布置每个电源的小节。电压调节主要供应附近可以但是单个电源应该位于靠近各自的负载。

重复专注于让清洁能源是因为良好的配电网络将帮助掩盖一些恶作剧的路由部分。这只是一个事实,一些芯片需要通过扇出几妥协。

受害者:一些电路设计倾听他们所做的事情

如果你已经战斗EMI / EMC问题,然后是值得好好努力看看配电以及接地方案。传感器和其他类似设备很擅长捡不必要的干扰。在他们的情况下,保护并不是那么多的监狱是一个阁楼,任何类型的听力设备可以做的事情。

接收机电路比发射机方面更敏感。级越高TX信号提出了噪声的地板上。大部分的痕迹在一块板子上可以归类为另一个I / O线作为一个小的。定位敏感从嘈杂的接收电路只要实际电感和其他罪犯。一个优雅的布局有这些属性以及规定增加隔离如果形势需要。

最常见的防护类型的两件套式墙壁和盖,压在了墙上。这让现场服务一旦盾安装的整体式盾必须拆焊板的工作。使用一块盾牌的另一种方法是焊接下来的小片段,盾牌。这还是整体盾吗?这些公司也做一些标准尺寸涵盖了即插即用。

屏蔽

图4。图片来源:Laird——从架子上屏蔽解决方案与预先切开“鼠洞”。横向构件强化盾墙,以及提供一个中央拾音器位置自动装配。气流的盖子可以穿孔。

当然,一个两件套会稍微多花点钱。你可以降低成本通过使用一个四面盾与90度弯曲。6站笔数或削边不是那么糟糕但成本将上升为多边形盾牌。可以创建多个口袋在一个盾牌。这些都是受欢迎的模拟电路,在使用多个无线电。

材料通常是不锈钢和铝或镍银合金为基础。焊部分将镀锡镀与其他可能的。位置的考虑是由试图融入尽可能少的空间。我们要看下的组件空间盾包括任何织物和过剩。

在鼠洞:埋葬或不埋葬输电线路;这是个问题。

痕迹可以路由的表层上的盾通过一系列槽位于底部的墙。墙壁与连续足迹需要内部路由或剪一个所谓的老鼠洞墙底部的跟踪可以通过下。

有时,可用空间要求的特殊形状盾虽然我们提前计划这些事情。当你生成一个定制的足迹,这是一个好主意遵循的一些例子把老鼠洞里,这样的模式相同盾可能用于其他用途或适应未来的发展。

鼠洞的高度应该至少高达介质厚度的参考平面。宽度会考虑跟踪几何还波长如果在某些情况下。指导方针将从四分之一波长的二十分之一根据隔离目标。

洞的顶部盾不仅仅是化妆品或重量储蓄虽然他们完成这些。孔在顶部工作与降低对流气流的插槽。另一个共同特征是建立几个钉子到墙在董事会需要相当多的镀通孔。

考虑集群侵略者除了受害者在地板上规划和保持几何有利于被局限于一个法拉第笼。建议使用原理图文档的组件将生活在围墙。越早开始思考孤立那些兄弟的好公民,结果就越好。

关于作者

小约翰·Burkhert职业PCB设计经验在军事、电信、消费者硬件和最近,汽车工业。最初,射频专家——现在不得不抛一点然后填补高速数字设计的必要性。约翰喜欢打低音和赛车自行车当他不写或执行PCB布局。你可以找到约翰在LinkedIn。
