PCB设计规则的生产力和利润

有些事情你可以不涉及以下规则。走在街上似乎很简单。乱穿马路是想到的第一条规则。你应该穿一些衣服在公共场合而出。有不成文的规定走。就好了如果你住向右或向左根据你们国家的海关。撞到别人可能不佳。甚至在一些社区可以穿错了颜色问题。有既定规则的法律编纂书籍和其他只是常识。

PCB设计有点像。我们有一本书的规则只是为了让侵略者网远离受害者网。可能没有一个明确的规则,需要一个外部振荡器旁边相关的别针。它通常是留给设计师将通知该位置的“部落知识”。当不可能使用一个理想的位置,那么我们必须要额外注意隔离XO线路防护频带内。这些规则和海关在信号完整性的伞下。

权力是完全另一个分支。集成电路需要几个不同的电压域。即使两个针使用+ 3.3伏,他们可能不希望被连接到同一电压轨。它们可以与铁氧体磁珠或彼此分离,在许多情况下,一个单独的电源。

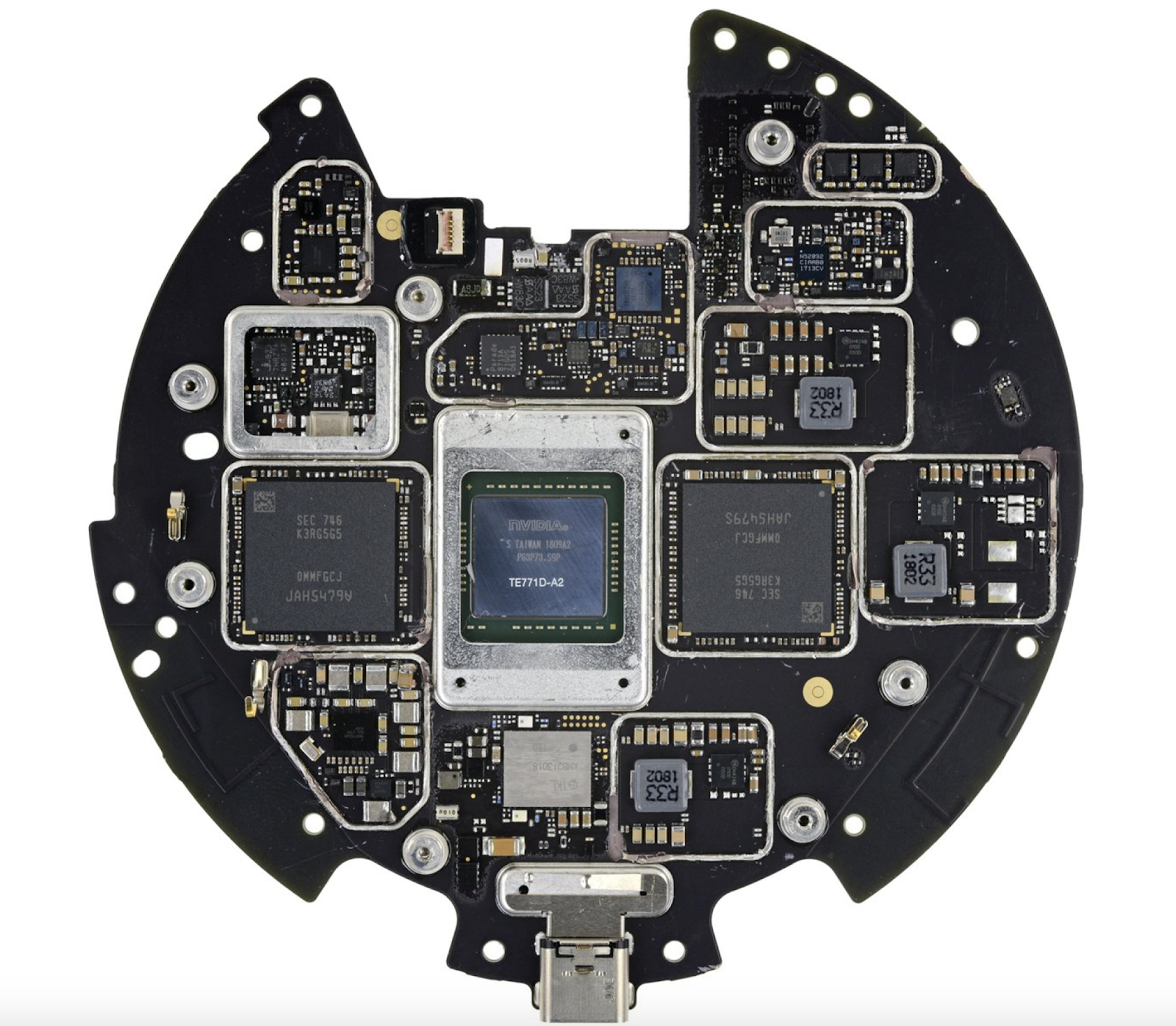

图片来源:拆解——高篱笆筑得牢,邻居处得好,很多PCB上的盾牌很好地共存。

一个复杂的芯片的电压要求能迅速增加。几个电力领域可以满足的要求与一个特定的设备,是由一群个人量身定做的集成电路的电源。电源管理集成电路(PMIC)是一个函数的类的设备。这些设备周边周围的嘈杂的切换输出插脚和经常与外部振荡器别针深处BGA字段。添加所有的大电感器,你可以看到为什么看似非最优决策可能需要。

我们得到的数据表要求PMIC启动系统芯片(SOC)。这些规则将设计规则检查程序的测试。的连接通常是由形状分布在几层。我们可以分配线宽度网但更加困难在处理形状时,可以通过刺穿。集群通过可以创建一个槽的形状,使有效宽度不足的电力需求。

当电源完整性工程师。喂养董事会权力平面几何到他们特殊的软件将揭示任何热点。有些领域可能满足需求,而另一些则在红色区域的热图。我们可以添加更多的铜,但通常是以牺牲其他形状在同一层。它可以成为一个平衡。

把所有的飞机,以满足规范的仿真可能需要几迭代。这是明显的空间移动电子板和电池供电是溢价。曾经的主要设备有一个令人满意的形状,外围设备保持分散,他们通常是处理个人的电力供应。我们希望这些监管机构放置接近负载。

低效的线性大监管机构越来越像恐龙,除了几个应用程序。开关模式电源(smp)在大多数情况下获得成功。这些设备的输出有很多开关噪声,解决了通过将一个大电感旁边销。我们可以建立一个最小跟踪宽度和最大跟踪长度但是,常用的形状很难约束。考虑到数据表为例设计规则集。即使它不是在数据表中提到,可能保护设备通常是足够的呼吸空间。

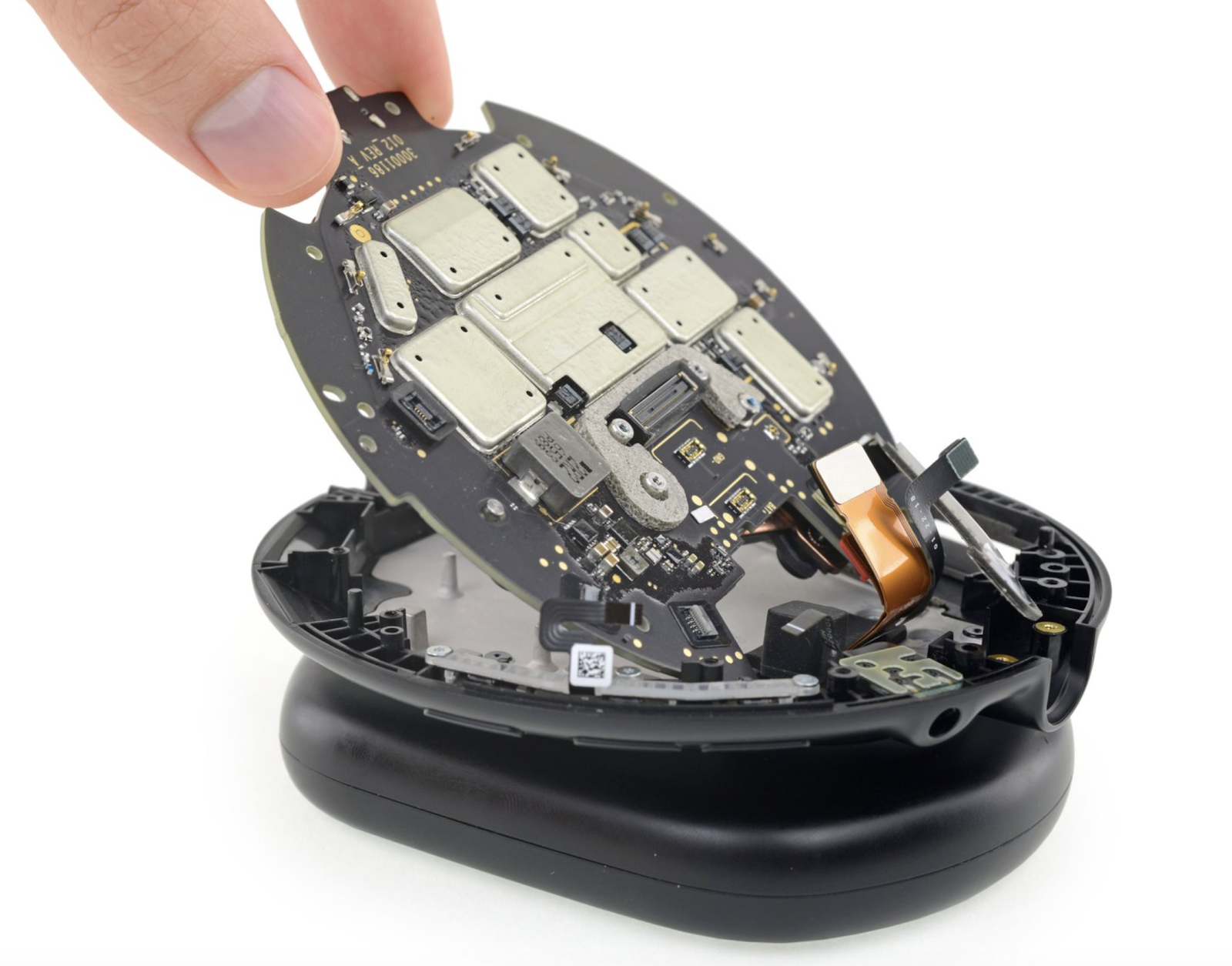

图片来源:拆解——盾环并不总是矩形但更低的成本的。

对于smp的应用程序我建议一个矩形布局当所有的辅助组件被放置。然后一圈地面应架电源电路。这是一个方法来添加一个可选的EMI屏蔽在电源如果布局失败规则建立的联邦通信委员会(FCC)。

有两个基本规则,适用于电子设备。第一个也是最明显的一个是产品不能放出辐射干扰其他附近的电子产品。推论的规则是,你的小发明应该是免疫环境辐射的其他设备。如果看起来穿带和吊裤带,然后你得到这一点。很难知道从哪里失败就会产生如此谨慎是你的向导。

图片来源:拆解,谦虚是最好的政策时分离不同的电路。

拆解是受欢迎的产品的网站,并销毁。他们扯到一个神奇的飞跃的现实增强现实眼镜,看起来每个设备主逻辑板住在自己的小金属胶囊。这是一个昂贵的方法来彻底解决共存问题之间所有的功能都发生在AR /虚拟现实世界。

你是否正在使用适应型软件控制线条宽度,长度和气隙或芯片厂商的建议放置后,有规则,成功驱动布局。将所有这些规则与另一个关注设计,制造,组装,测试,(DFM, DFA & DFT)并不容易。

我们的最新版本布局软件实现许多新工具。集成SI /π数据会让我们很快穿过了终点线。倚着烤在设计规则帮助导航最复杂的设计,但也适用于简单的董事会。预先规划,是预防。后来不得不返工或重新设计PCB是治疗为辅。每次去预防。
