间隙通过以及使用它们如何帮助你的PCB设计

最受益于PCB设计使用通过把铜接地的洪水在各层在一起。这有助于防止杂散电流建立铜平面。这些地面通过需要间隔足够近以防止过度不良辐射之间相隔足够远时防止董事会打破像威化饼干或阻止其他路线通过在其他层。间隙通过是一个两全其美的方法。

你给狂热的努力保护接收链将反映在您的设计之间的区别和其他使用相同的晶片组。

路由层

图片来源:作者。留下一个web的铜允许在其他路由层滑过去的痕迹。

背景

地面飞机之间的道路变得非常重要,当一个高速数字或任何类型的射频传输线董事会必须从一层到另一个地方。这些痕迹会辐射所产生的电流,如果不加以控制,可能会失败时排放的法规遵从性测试。通过,不可避免的阻抗不连续,呈现为电磁辐射最严重的地区之一。差距在地平面以下跟踪也会类似规模的排放问题。

联邦通信委员会建立了两个主要标准,结合在一起,提供共存。第一个原则是你的设备不能干扰其他设备的运作。另一方面,产品贵公司将在市场上应该有一个合理的对存在的各种噪音。开云体育官方登录他们说,好篱笆出好邻居。一个安静的设备免疫附近设备的工作原理是将通过和被允许参与市场的竞争。

房子和栅栏

图片来源:设计理念——渗透周边很好如果你有很多的空间作为一个缓冲区。

检查数据表

一个好的组件供应商将提供一些指导如何成功与他们的产品。这些信息可以应用笔记数据表的形式或所谓的“参考设计”结合了最佳实践。我记得一个特殊的Chromebook,英特尔Skylake设备使用。在潜水之前,他们给了我一个800页的体积,只有物质。软件团队有一个他们自己的。第一个大约200页的东西可以作为一般的PCB设计的最佳实践。所有可能的内存配置了中间的工作。然后,每个销后的详细信息。

芯片厂商希望你成功,订单不断。这是他们的动机向董事会制定保守的方法,将使他们能够在大多数情况下表现最好的。当我在做一个设计高通Snapdragon 845用于当前(2019)旗舰手机,其中一个规范涉及到一个隔离的要求100分贝!在宏观世界,这就像将一个屋顶的房子,这样一个商业喷气式飞机可以起飞开销和你不会错过一条线从你最喜欢的电视节目。

图片来源:洛斯,这里没什么虽然气流(路由)不会被阻塞。

将模拟

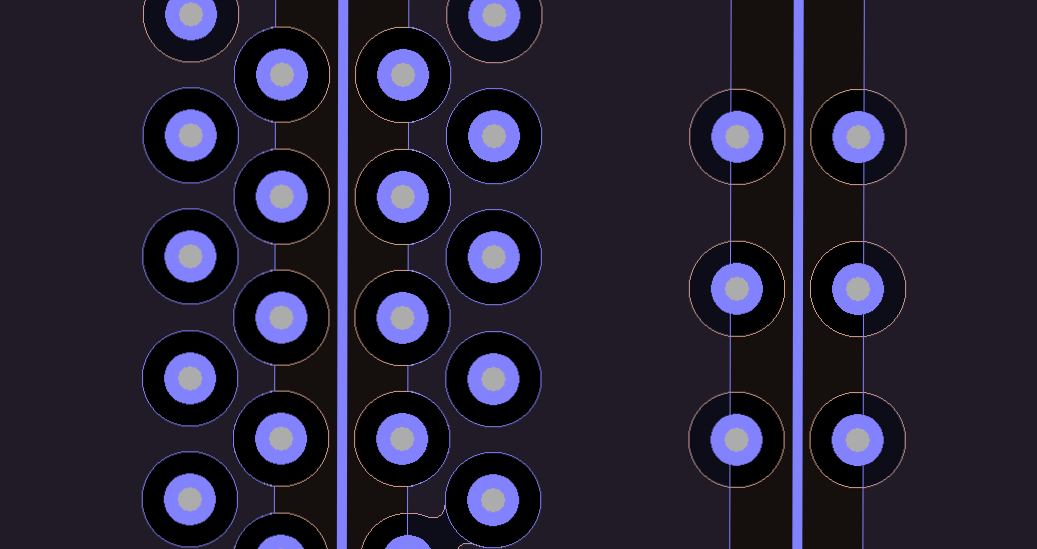

新鲜的射频专家问我micro-vias的最小间距。我让我们可以相切位置他们这样一个捕获垫。我不知道目的是行所有的无线电与通过输电线路间距等于捕捉垫大小。

甚至零距离,模拟看起来有点吓人。这不会是一个印刷电路板的成果形式因素但我们设置收音机好像。我们需要走在这部分的共存成为长帐篷杆设计。你可能会惊讶有多少单选类型设备和模块进入一个电话。我们必须保护每个从别人所有的电路。这是一个通过大满贯屏蔽区域内和双排在金鱼草的运行间隙通过各种无线设备。当然,花了两年多的迭代前的电路通过聚集在实际的形式因素。进入电话业务是一个严肃的承诺。
