几何尺寸和公差的PCB设计师

随着我们继续缩小电子产品在我们的生活中,需要简洁在每个节点文档变得更加重要。我们提供的尺寸是成功的决定因素。如果公差太紧,成本将会更高。相反,过度宽松的公差导致错配部分必须返工,甚至报废。几何尺寸和公差是一个工具,我们可以用它来改善低成本和可接受的收益率之间的平衡。

图片来源:调速发电机

宽容的来源通常是一个功能组件的选择。尤其是边缘连接器,是臭名昭著的数据表的极端的公差,没有人可以构建。我最喜欢的一个面试问题是关于在这些情况下做什么。制作者的妥协,组装团队和部分供应商并不总是容易的但这是我想听到的答案。

然后,有模糊的维度数据点,如没有最大值最小槽宽度。这些单边公差离开我们猜测最好的公称尺寸。确保捕获的信息类型在董事会层面需要有条不紊的。留出一层特殊指令已经为我工作。在较大的组织中,这是有记录的。即使一人操作应该有一些笔记如何处理异常。

参考尺寸

所有尺寸都有容忍除指出参考尺寸。原因维度将归类为参考尺寸,它已经被描述在另一个位置或者是基于总规模较小的尺寸。很难快速的规则是,我们不想维度不止一次的任何功能。参考尺寸通过一个矩形的尺寸值,指出,不会被测量在第一篇文章检验。

容忍区

传统维度描述了水平和垂直数值从一个原点。最好的起始点或数据通常是一个non-plated工具孔。板边不太好,因为孔上的电路模式注册模式而不是董事会轮廓。会有尺寸的工具孔的边缘也工具工具洞洞。通常的X和Y尺寸公差建立广场区可接受的变化过程。如果公差+ / - 5毫升的广场可以接受的位置将由十个十个千千围绕标称位置。因为这确实导致角情况下,公差必须严格为了维持可接受的健康。

与此同时,一个“真正的位置”的宽容相同的可接受五毫升创建一个圆孔位置适合在广场。这消除了角情况下,使安装孔模式容易失调。此外,位置公差可以调用多个基准功能更有意义的控制设计。

图片来源:ManufacturingET.org

正如你所看到的,有许多限制几何的方法。位置弄的十字准线的目标是使用最广泛的PCB布局文档;通常对孔的位置。平面度、并行性和跳动是其他一些常见的几何公差适用于多氯联苯。有任何原因出现在绘图。这一切都取决于所需的物理限制特定的董事会。

通常,机械的人负责整个产品的属性有一些误解我们能做的是PCB设计者。我们接受工厂店只能承诺+ / - 10%名义厚度。这是一个在.062”董事会12毫升范围。机械工程师常常不到这样。

把文档上的严格的公差是一回事。得到交付规范是另一个。我们有指导团队可以合理地做什么。从那时起,我们需要向供应商提供最简洁的数据我们可以对自己的长处和局限性。几何尺寸和公差是我们最好的工具之一。

图片来源:Technia

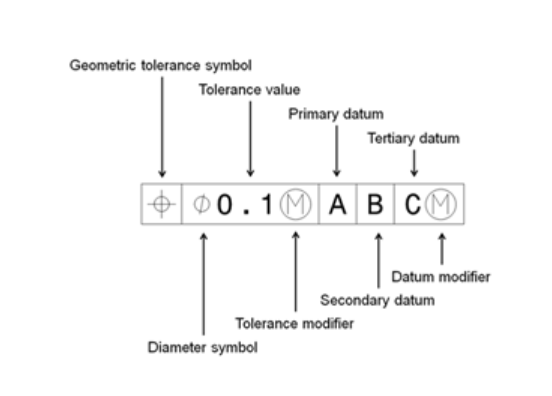

这是一个典型的几何公差。它开始在剩下的公差类型。下一个是圆形的直径公差带后跟一个修饰符将三个条件之一;最大值、最小值和标称尺寸。列出的A, B, C显示锚点的维度。这告诉检查员测量的测量工具,把X, Y, Z的飞机。公差框放置在附近的尺寸值。

图片来源:Technia

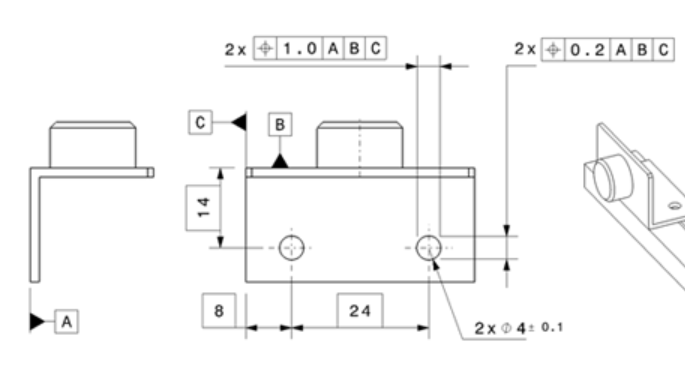

这个小括号说明上面覆盖的概念关于参考尺寸,位置公差和基准作业。宽容是不同的在X和Y方向。结果是一个长方形的公差带。(基准——)-他们所有人,实际上是一个优势,这不是一个问题在机械部分。位置公差也可以被称为是一个注意的施工图是常见的。

目标是充分描述的设计,这样一切都适合在一起不用过分严格的公差值。
