首先,让你的PCB布局了一个良好的开端

首先,让你的PCB布局了一个良好的开端

我们都在那里,或者有一天我们会。出现了一个新概念,团队有机会自己的利基市场。为了节省时间,我们将利用现有的设计。是的,美好的设计重用场景。目标是减少努力坚持证明董事会轮廓,也许新连接器与一个例外。现实我们要包10磅的土豆5磅的袋子。

“一个新的设计,是否它是一个原始的一个新的转折在旧的最爱,需要一个良好的基础。”

过度拥挤,放弃一个新的或修改后的电路变成一个预设形式因素偶尔会比建立一个新的底盘更努力在电子产品。把它比作建造新房子在国家重建的旧城镇。我的第一步是调查的设计规则。上一次迭代的密度指标,指出诸如引线数从net-list前后数据加载新原理的会给你一个好主意。针的数量每单位面积将司机的技术。

拆除之前建设

你还必须注意打开和短裤的数量以及net-list造成任何缺失的足迹。第一次真正行动的布局是删除物品导致违反设计规则(短裤)。这不是一个时间的匹配跟踪一条美丽的河流,去旧的记忆。记忆消失了,新的不需要相同的路由。旧的射频路径定义的精心制作的形状,和所有的地面通过。试图保持路由组件在变化时道路重复性压力伤害。

你还没有失去一切。

通过仔细去除微量段在一个设备,然后建立一个选择集,包括一部分,扇出和家庭设备的零件,你可以移植整个事情。大师(小g)思维技巧,移动的部分由一个建立在X或Y维量。关键是要清楚你在什么方向移动家庭多远。这样,当你发现一层东西也应该感动,你知道拼图的三角洲。当然,你想尝试mega-move之前保存您的数据。

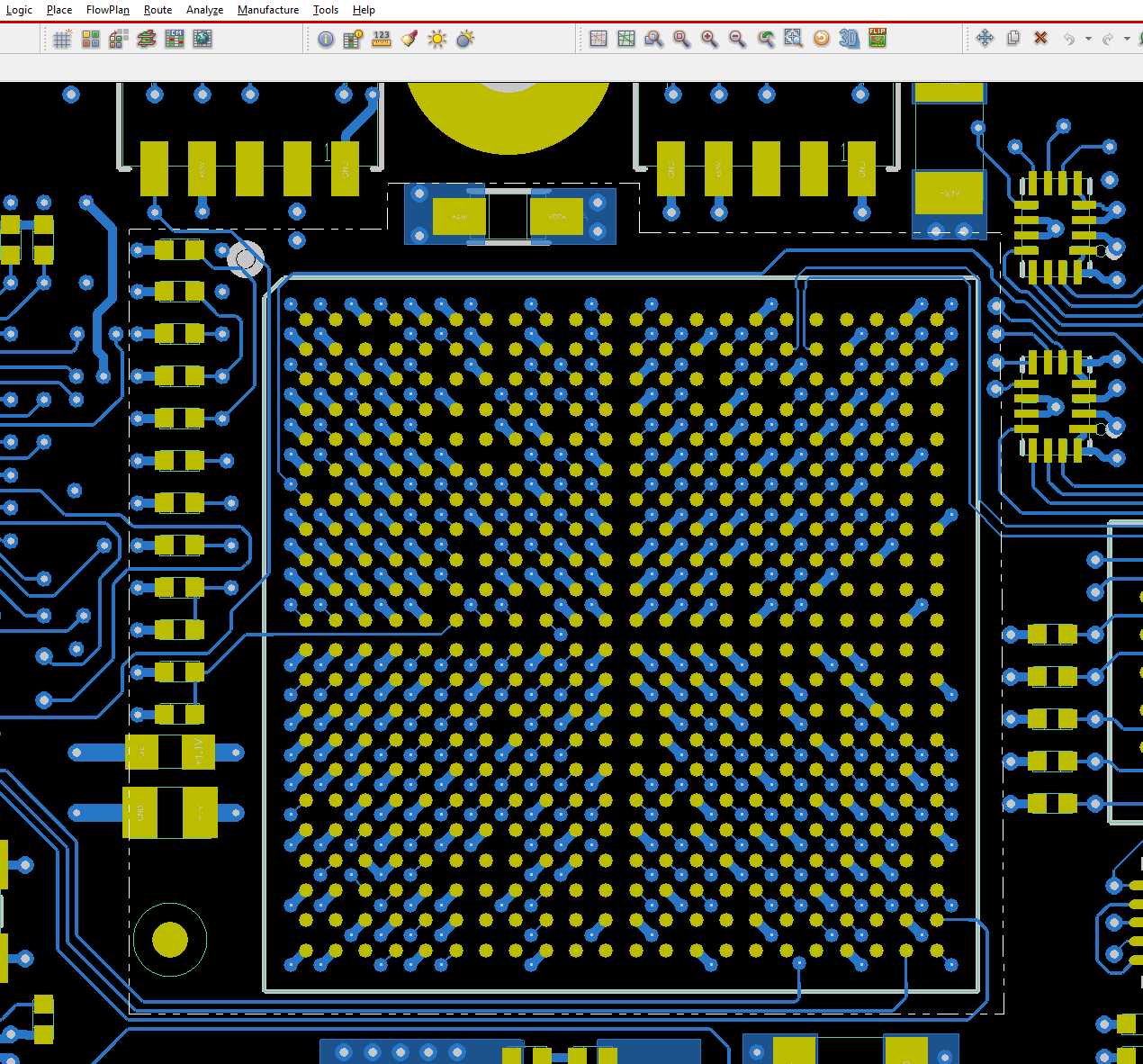

图1——我们想要扇出和被动的位置。

这是一个介绍一个设备的移动或重用成为候选人。图1显示了设备我们想“削减”。一切都在假想线必须走!将设备加列左边的部分。

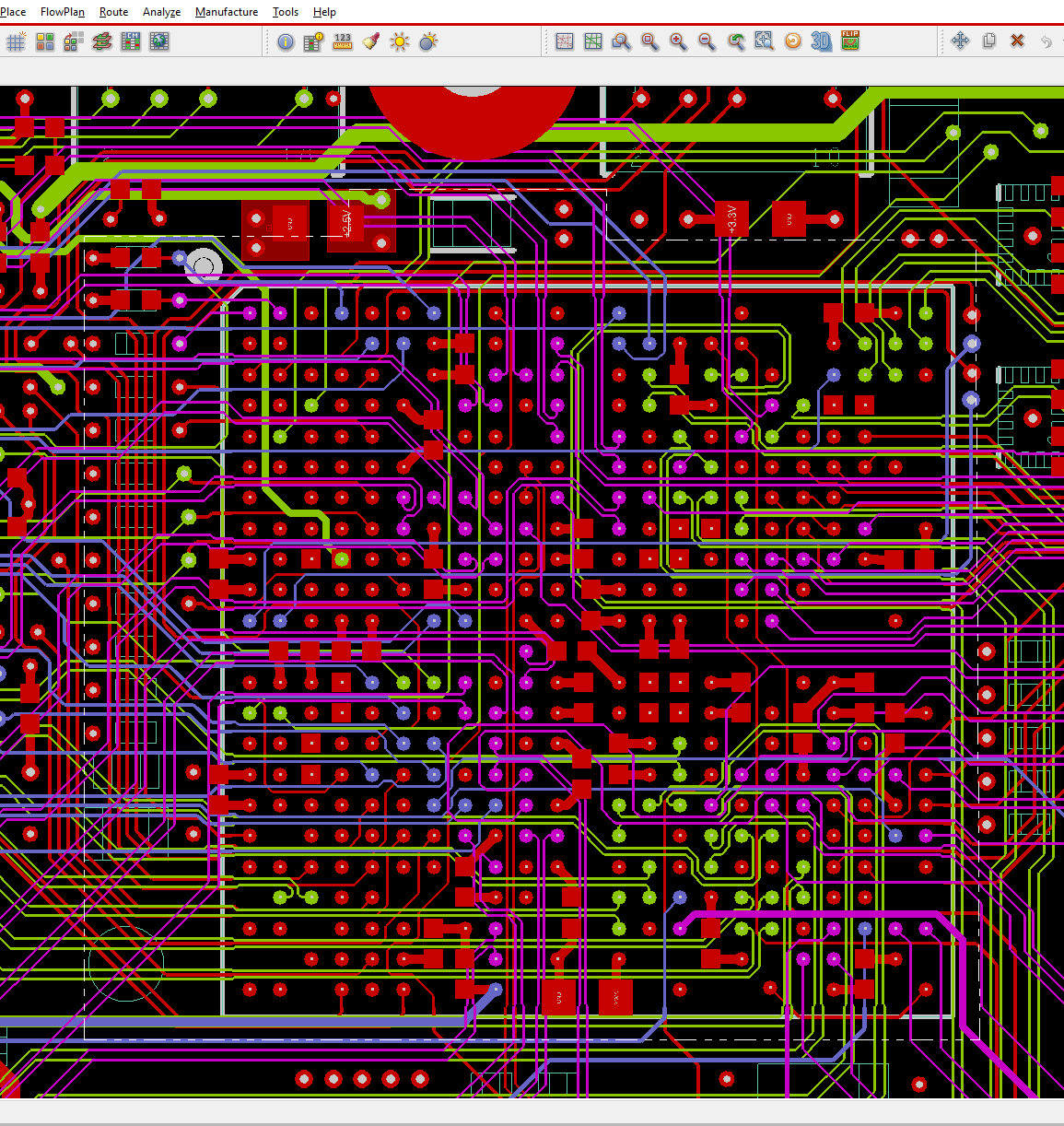

图2 -…但是有太多。

更可怕的是,有大量的连接。理性是,你可以将它们一次一层和删除的所有跟踪段假想线。或者,您可以预览每一层,然后把你的部分在周边四个简单的削减。

图3 -设备准备飞行。

这是我做的,现在的道路是明确的抓住整个设备搬迁。剩下的痕迹在相同的顺序和在同一层从一开始就像如果新位置相当接近,应该正确的连接起来。电力领域并不认为但重塑铜新拓扑涉及使用突出命令和创造性的多边形。

(重新)校准的设计规则

一旦批准大芯片布图规划的概念,您应该能够充实密度水平。IPC承认三个层次,最低的设计规则,名义和最大尺寸。更大的垫行为给每个部分更多的空间,也与他们的慷慨帮助管理结温度垫尺寸。这是通往更高的可靠性。

大垫也引起装配线的抱怨他们不做的好的工作组件的精确对准通过焊料回流的过程。一切皆有可能,但这是要付出代价的。在任何情况下,不要混合不同密度的足迹在同一板。两个焊接概要文件的目标相同的部分将确保至少有一些如果不是所有的焊点将受到挑战。

层叠的验证

我们现在有我们的旧与新的零件组合和连接方案。时间来验证旧的层叠。这部分是很容易的。如果你能扇出最复杂的设备备用路由通道,你应该好了。如果没有改进的余地或更糟糕的是,无法逃脱干净的信号,这是一个麻烦的迹象。

这在设计的早期,它不太可能是我们最后一次听到原理图捕获团队。大多数问题解决方案需要更多而不是更少的电路。我们不能解决问题,直到我们知道它的存在。因此,自然中间结合改进的布局。预测这一事实,试图离开有点松弛的位置。

绿地的方法

也许我们要构建隐喻的房子在乡下。一个全新的轮廓显示一个全新的产品大纲。期待一个新的安装孔。可能开始作为董事会变得慷慨的区域限制在包keep-outs和盾牌。连接器了。一次。要点是PCB发展两方面;物理和电子。团队中的每个人都开始于一个普通但朦胧的想法完成的部件是什么样子。我们解决的最终形式在某些情况下的迭代,直到最后一天。

设置共同发展不谈,我们得到,所有的组件都在黑板上。的扇出在旧的研究给了我们信心层叠还是给了我们一个新层叠,但无论哪种方式,我们来到了第一个调度门。

位置。

现在是时候为高级模拟关键电路。定义的风险元素分为三类高速、宽带、和电源完整性让我们获得成功的游戏虚拟迭代之前铜蚀刻。连接所有的“特殊”网,让SI /π专家深入。这种早期的设计创造了不确定性迫使我们使用可用的技术来获得性能洞察你的设计。模拟无疑是其中一个最重要的在我们的力量倍增器。

餐饮业的格言是适用的。“时间精益是干净的时候了。“小冲之间的事情。

虽然我们擦洗的模拟,这是一个很好的时间在丝网印刷,组装sub-panel,任何不同的可交付成果。10%的零部件将很可能和那些参考指示器将不得不再次对齐的时候完成。这意味着,剩下的90%不需要关注关键tape-out时间。我有罪早期关注的金属层,所以这个注意是对我也是。明智的利用停机时间的布局是另一个成功的推动者。

走的距离

一个新的设计,是否它是一个原始的一个新的转折在旧的最爱,需要一个良好的基础。,基础是基于你的思想缠绕在设计要求和具体化这些需求电子约束和机械标准。位置,使这些实践发展的扇出的研究揭示了痛点。这涉及到时间和布局的座位。最复杂的电路板曾经设计了一个中风。然后另一个…

开始清理旧的工件和继续家务所以后面的计划不是一个设计规则检查的噩梦。时间管理和专注于捕捉设计意图(规则)放置阶段将把你的一部分,或高速公路,在一个有利的位置来解决剩下的难题。一路上努力提前偿还和支付利息下次打开引擎盖。一个好的开始并不能保证很好的完成但贫穷开始没有一个机会。做出明智的选择,我们将会看到你。

关于作者

小约翰·Burkhert职业PCB设计经验在军事、电信、消费者硬件和最近,汽车工业。最初,射频专家——现在不得不抛一点然后填补高速数字设计的必要性。约翰喜欢打低音和赛车自行车当他不写或执行PCB布局。你可以找到约翰在LinkedIn。
