在Multi-board PCB组件放置策略系统
有一定限制电路可以安装在一个董事会。董事会本身有一个上限大小的一个特大比萨饼盒为了制造设备和标准的面板尺寸。在设备上的晶体管数量继续气球而电阻和电容肉眼几乎消失。即使所有的集成和小型化,电路复杂度可以长到大量的规模。一个披萨不会完成工作。
扩张超出了单一印刷电路板有许多形式。电信和其他网络设备经常在机架系统。熟悉的19英寸宽,1.75英寸高机架单元是默认的外壳尺寸较小的电路。这是你照片当你读这句话服务器农场或数据中心。从那里,基线扩大到多个机架单位。尽管他们有各种大小,一个受欢迎的一个是七机架单位货架;19英寸宽但需要超过一英尺的机架空间。架子上填充多氯联苯加载在垂直方向,并使用19 " x 12 "底板连接聚集在后面的架子上。

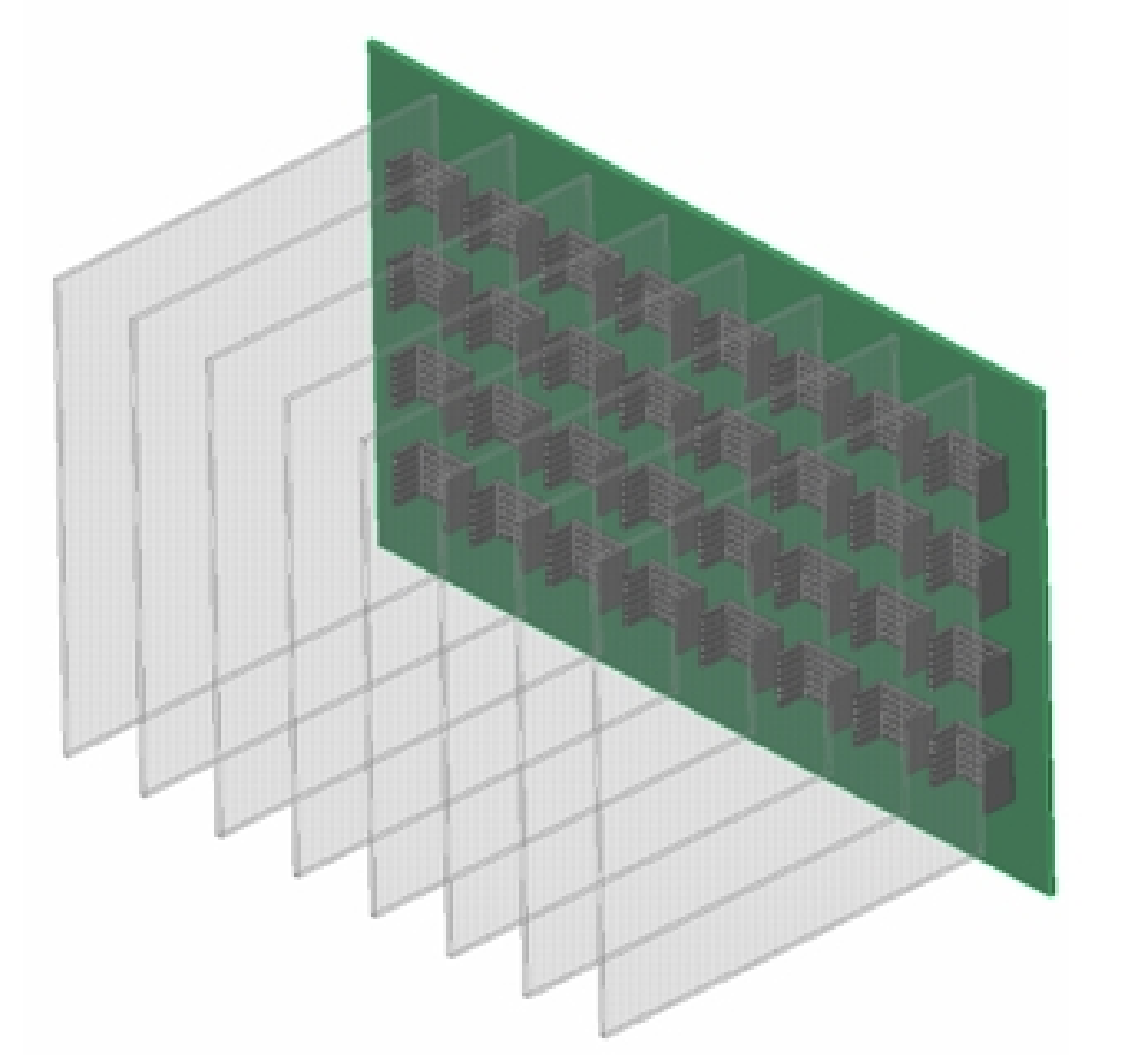

图片来源:Citeseer出于演示目的,董事会只是透明的
底板通常只连接器和路由。层数可以支持非常高质量的连接。这种板的厚度提供了所需的刚度进行一个640针连接器工作时对任何试图底板焊前预热。出于这个原因,压配合连接器标准在这些类型的印刷电路板。
处理厚多氯联苯
我们经常想要一些辅助电路除了连接器。这些组件将想要表面山,特别是当底板厚。标准针通孔部分没有达到所需的长度的远端底板,所以他们不会焊或rework-able。还有一些前面提到的磅铜用于地面飞机使回流温度。不漂亮。
另一个考虑相关板厚度是通过存根在z轴。如果你想从一个24层的上到第四层板,这些20其他层形成一个悬空线。如果我们回到所有电镀完成后,钻一个新的,略大洞20层存根,我们消除这种不连续性。钻井需要额外的努力,但结果在信号完整性眼图是可衡量的。
让我们周围所有的其他系统中多氯联苯。在一个数据中心,你可以期待一些一致性服务器刀片填补大部分的插槽。系统可扩展与每个新董事会增加了整体性能。

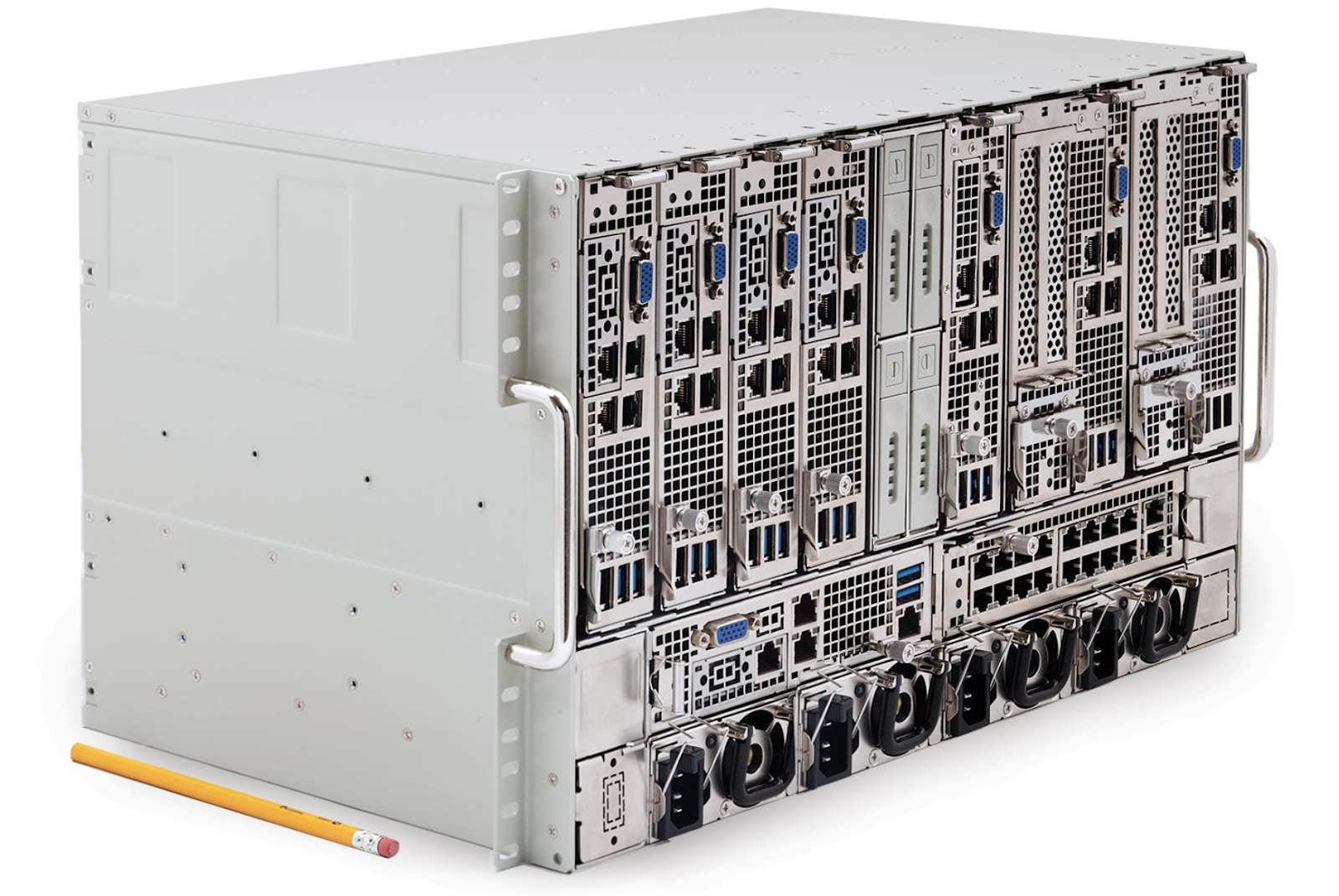

图片来源:汞系统——系统混合和匹配的方法。
其他网络设备可以更加多样化。每个卡插槽是为了不同的目的,每个卡插槽都必须被填充为整个集团工作。电源通常是一个独立的董事会,因为所有的部件和极端电压波动巨大。最current-hungry牌电源旁边找到一个位置而最敏感的受害者躲在自己的小盒子远离高温和噪声。认为所有的设备运行的疣。电源是放逐到电源插座和喂果汁通过铁氧体磁珠和/或系统的其余部分的屏蔽线。同样的原则。
睦邻友好政策
细分的原理部分进入董事会通常是根据框图。只是这些模块是如何整合应该是一个技术的功能。一些电路将要求高的层数或咄咄逼人人类发展指数的技术。其他人可以忍受一个香草味但是板。微调功能和技术力量领域,共存,热路径,重量分布,最后美学。我记得一个董事会在一个系统被称为“托派。”代表“其余的故事”。有时,将取代另一个词“故事”。
并不是所有的系统需要一个7英尺高架电子资格。几个作为PCIe或SATA连接器可能只需要。想到的例子是谷歌的“家”的原型版本网格路由器。这是一个更大的形式使用另一个高通芯片。作为PCIe卡槽给了三个额外的能力测试多个路由器配置的功能。空中接口是另一个事件。唯一的方法来测试无线链接的部分是构建出一个测试室。我们启用了基带级测试在实验室里使用董事会四个系统。那些酷的原型是一个20%的时间你曾经听到的事情。
图片来源:谷歌
这些迷你系统可能给你更自由的地方。通常,底板是主板的一些计算负载。在这种情况下,你通常需要在大板。内存和各种驱动程序可能会发现家旁边一个微处理器。记忆,当然,经常生活在一个SIM卡模块,可以归结为连续板连接器和内存芯片。在这方面,它可以被认为是另一个系统。任何灯光,按钮,显示或其他控件中使用一次产品最终在这个布局。然后插件作为扩展槽当我们想添加更多的功能。这是我们用于谷歌回家测试车辆模型。
这种类型的健康multi-board系统将依靠某种程度的标准化。尤其是女儿卡,将想要坚持一个协议,甚至可能是一个现成的装配工作。在这种情况下,线卡的内容(或其他)是注定的。
随着世界的发展走向的网状网络5克,子系统必须在细胞水平上可更换和升级设备在变电站和一些严重的带宽。收音机要便宜,健壮和无处不在。集中街区需要放肆的吞吐量除了防弹的可靠性。所有这些数据不会发生的聚合在一个董事会。大网络即将来临。做好准备。
